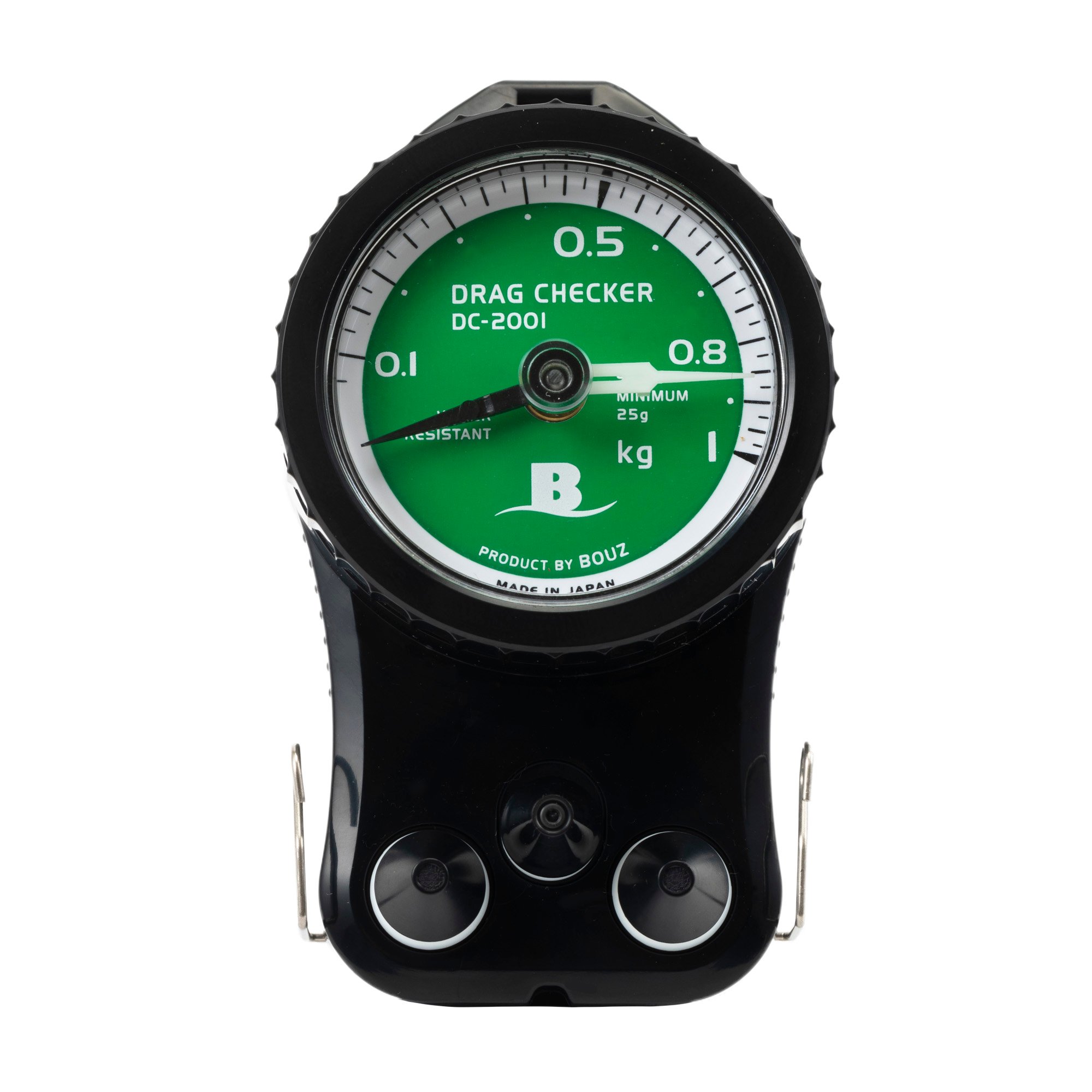

ドラグチェッカー
(DC-2001・2003・2005・2015)

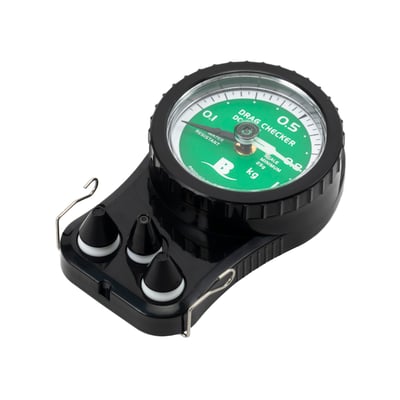

≪特徴≫
■ 一人で簡単にドラグ計測
ラインにドラグチェッカーを装着し、ラインを引き出すだけで簡単に計測可能です。
■ ルアーや仕掛けをセットした状態でもドラグの計測が可能
道具をすべて準備した状態や、実釣中でもドラグ計測を行うことができます。
■ ラインや結び目の強度、釣った魚の重量も計測できます。
ドラグ計測の他にも、さまざまな計測が可能です。
使い方 -基本計測ー
![](https://image.jimcdn.com/app/cms/image/transf/dimension=364x1024:format=jpg/path/s1d704f07b1c1eec1/image/ib265f1d1941428d4/version/1668137692/image.jpg)

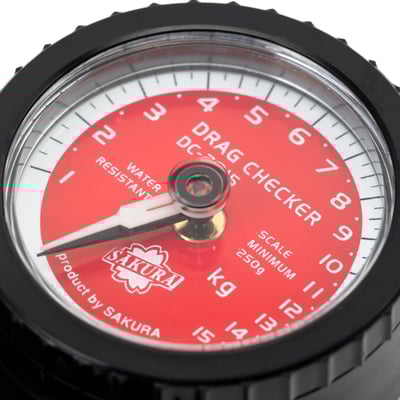

STEP1

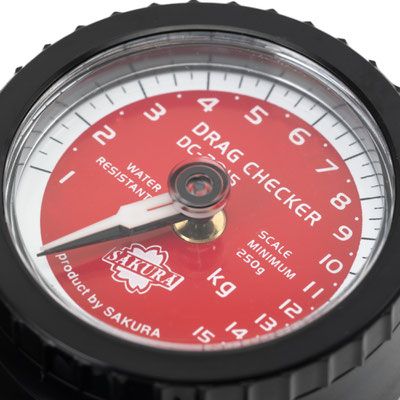

ベゼルを回転させ、白の針をゼロに戻します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=373x1024:format=jpg/path/s1d704f07b1c1eec1/image/if5efe5c705a82517/version/1668137684/image.jpg)

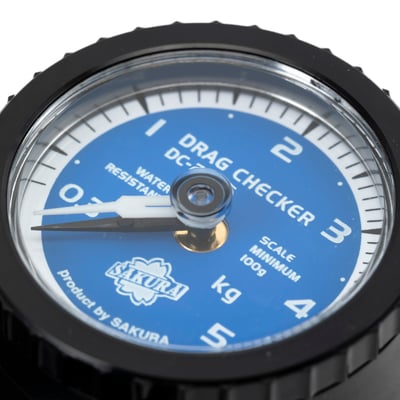

STEP2

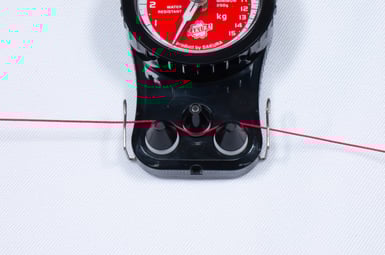

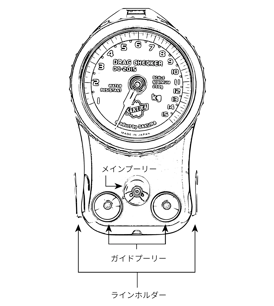

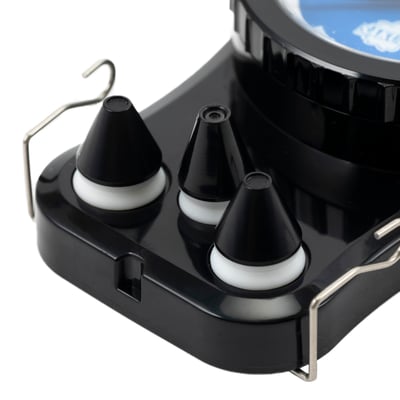

プーリーの3点間にラインをセットします。
ラインを張った状態にしてプーリーにセットすると簡単です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=373x1024:format=jpg/path/s1d704f07b1c1eec1/image/ia8a368a47595a874/version/1668137674/image.jpg)

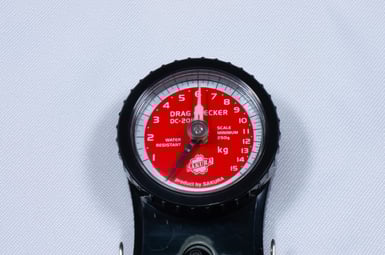

STEP3

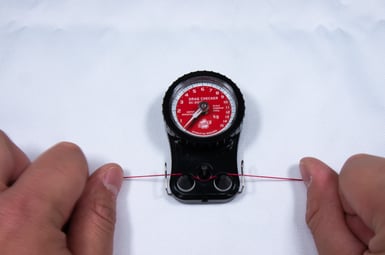

ラインを引っ張り、荷重を掛けます。
ラインを両方から引っ張っても、片側を固定し片側だけ引っ張っても計測することが可能です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=373x1024:format=jpg/path/s1d704f07b1c1eec1/image/i1fc6913795bdbb45/version/1668137703/image.jpg)

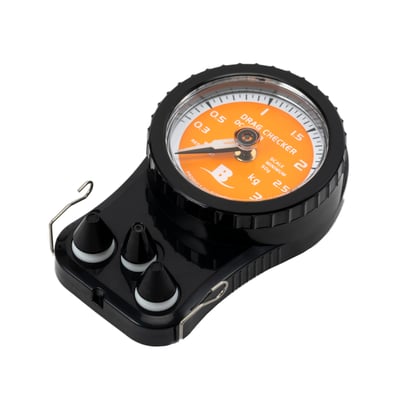

STEP4

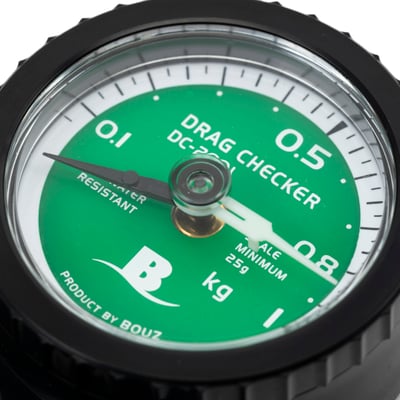

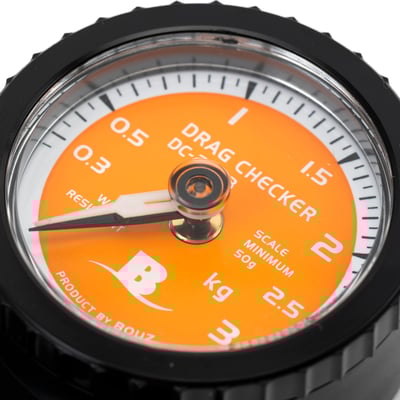

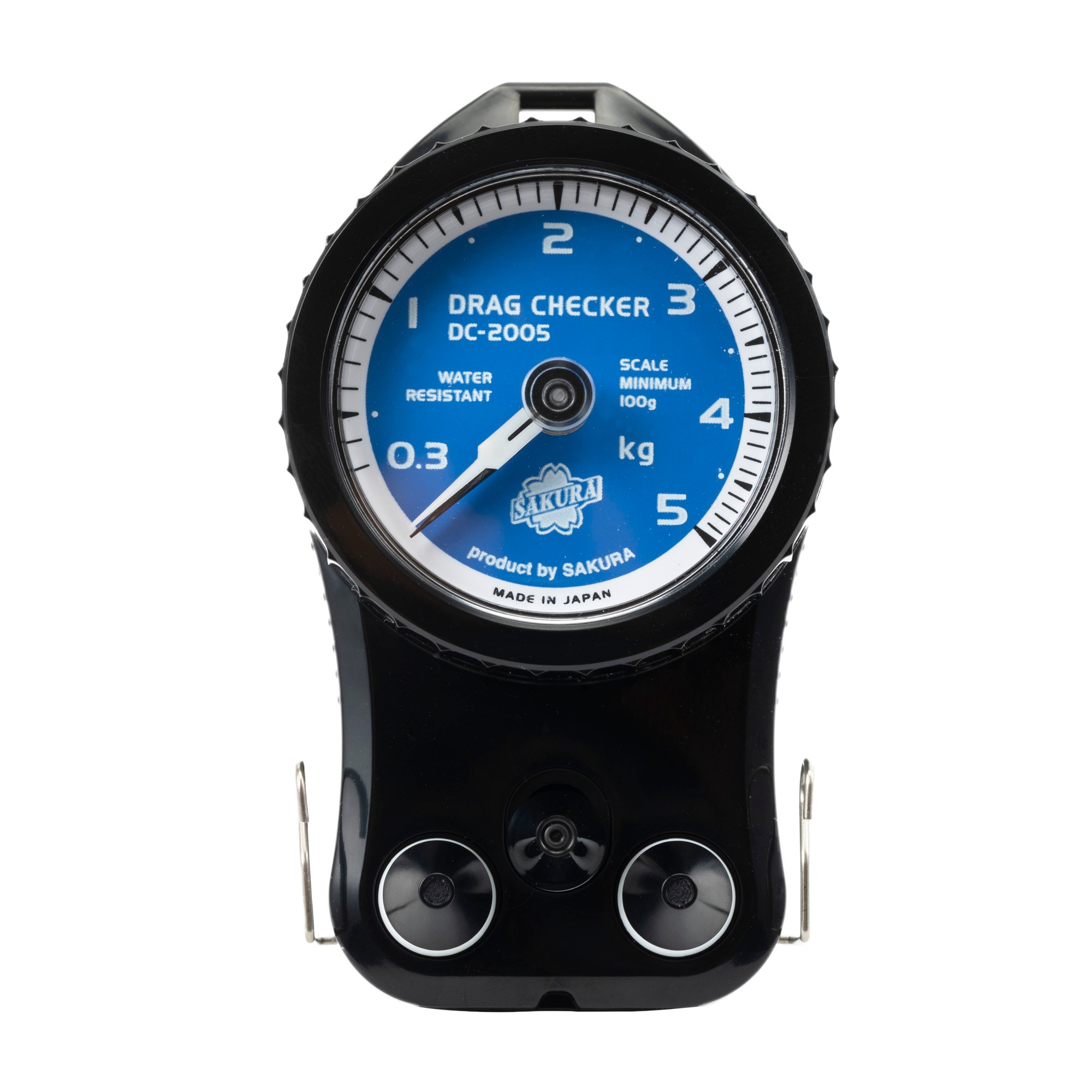

計測値を読み取ります。
左図の場合、オレンジの針が計測結果です。
≪リールの前での計測≫
この方法の特徴は、ガイドの摩擦が加わらない値が計測できる、ということ。
すなわちリールのドラグ性能を見るには、この位置での計測が最も性能を把握しやすい値となります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=385x1024:format=jpg/path/s1d704f07b1c1eec1/image/i4d1ae1afb3359a36/version/1668137728/image.jpg)

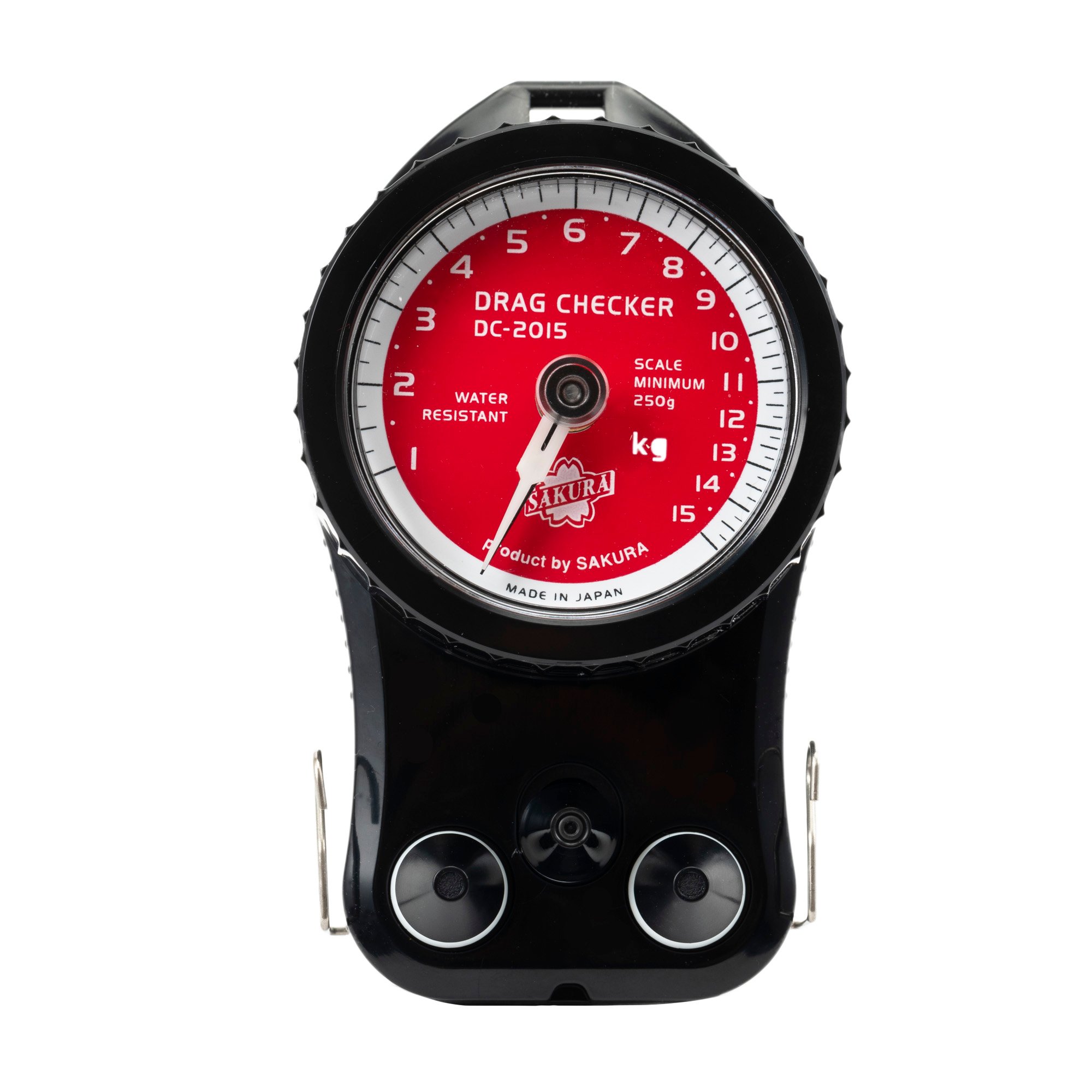

STEP1

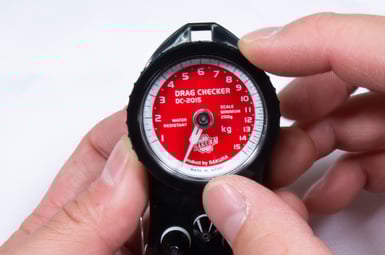

ベゼルを回転させ、オレンジの針をゼロに戻します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=385x1024:format=jpg/path/s1d704f07b1c1eec1/image/i22c5548983233233/version/1668137737/image.jpg)

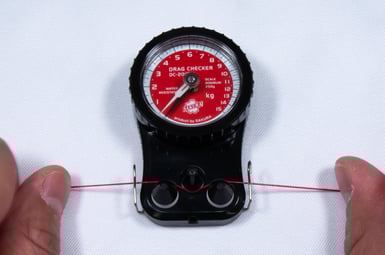

STEP2

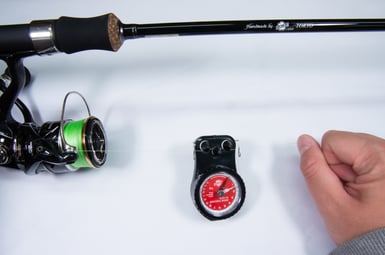

リールから出たラインにセットし、ラインを引き出します。
※ 手をラインで切らないようにご注意下さい。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=385x1024:format=jpg/path/s1d704f07b1c1eec1/image/ida235675d7f89a58/version/1668137744/image.jpg)
STEP3

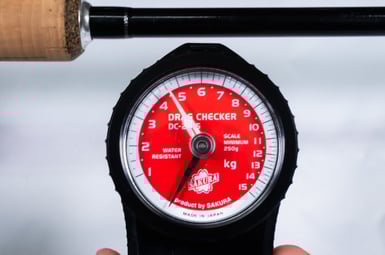

計測値を読み取ります。
※ 図の場合、オレンジの針が計測結果です。

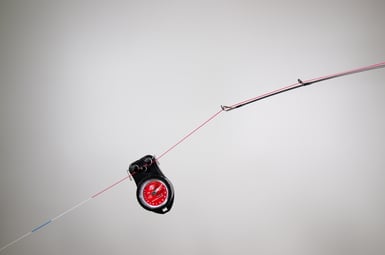

≪ロッドの先端から出たラインでの計測≫
![](https://image.jimcdn.com/app/cms/image/transf/dimension=385x1024:format=jpg/path/s1d704f07b1c1eec1/image/i5af7689eaf7a877f/version/1668137752/image.jpg)
STEP1
トップガイドから出たラインにドラグチェッカーをセットします。
※ ラインをたるませなければ、ドラグチェッカーは落ちません。
※ ラインホルダーの下にライン(釣り糸)が通る様にセットして下さい。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=385x1024:format=jpg/path/s1d704f07b1c1eec1/image/ic5ff818fbd1b42cb/version/1668137759/image.jpg)
STEP2
ラインの先端を動かないものに固定し、
ロッドに負荷を掛けます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=385x1024:format=jpg/path/s1d704f07b1c1eec1/image/i9d5acb2ddbb77479/version/1668137767/image.jpg)
STEP3
計測値を読み取ります。
※ 図の場合、白い針が計測結果です。
≪釣り糸・結び目の強度計測≫
釣り糸や結び目の強度は一度は計測してみたいもの。
ドラグチェッカーであれば、簡単に計測が可能です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=385x1024:format=jpg/path/s1d704f07b1c1eec1/image/id1c4565419a390a0/version/1668137775/image.jpg)
STEP1
ドラグチェッカーにラインをセットします。
※ 結び目の強度計測の場合、プーリー間に結び目が入らないようにセットして下さい
![](https://image.jimcdn.com/app/cms/image/transf/dimension=385x1024:format=jpg/path/s1d704f07b1c1eec1/image/i8a40d59a1b8a069b/version/1668137783/image.jpg)
STEP2
ラインの端と端を持ち両側からラインを引き切ります。
※ 手を切らない様、手袋等をご使用下さい。
※ ドラグチェッカーを落とさないようにご注意下さい。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=385x1024:format=jpg/path/s1d704f07b1c1eec1/image/i4e04ca0e55593d97/version/1668137790/image.jpg)
STEP3
表示された計測結果を読み取ります。
≪ドラグチェッカーの修理について≫
●パーツの価格 ※税抜き価格
メインプーリー 300円
ガイドプーリー 300円
ラインホルダー 200円
●修理価格 ※税抜き価格
針抜け(ケースV交換) 1800円
計測調整 1000円
プーリー交換 1000円
-------------------------------------------------------------------------------------
修理例① 針抜け修理の場合
内部破損を確認し、該当パーツを交換(パーツ価格)+工賃(針抜け1800円)かかります
修理例② 針ズレ検査修正の場合
計測調整したのち、調整が必要な場合は工費(計測調整費1000円)かかります
